1. 简介

1.1 图表简介

瀑布图是柱形图的变种，通过堆叠相互交错的长短柱体形似瀑布而得名。

1.2 应用场景

可用于展示数据流程、数据演变的关系，它能够通过连接不同数据点显示其相互之间的差异，以直观方式呈现数据变化趋势，以及一系列因素对数据的影响过程。

1.3 基本要求

瀑布图的基本要求：

2. 设置步骤

2.1 创建瀑布图

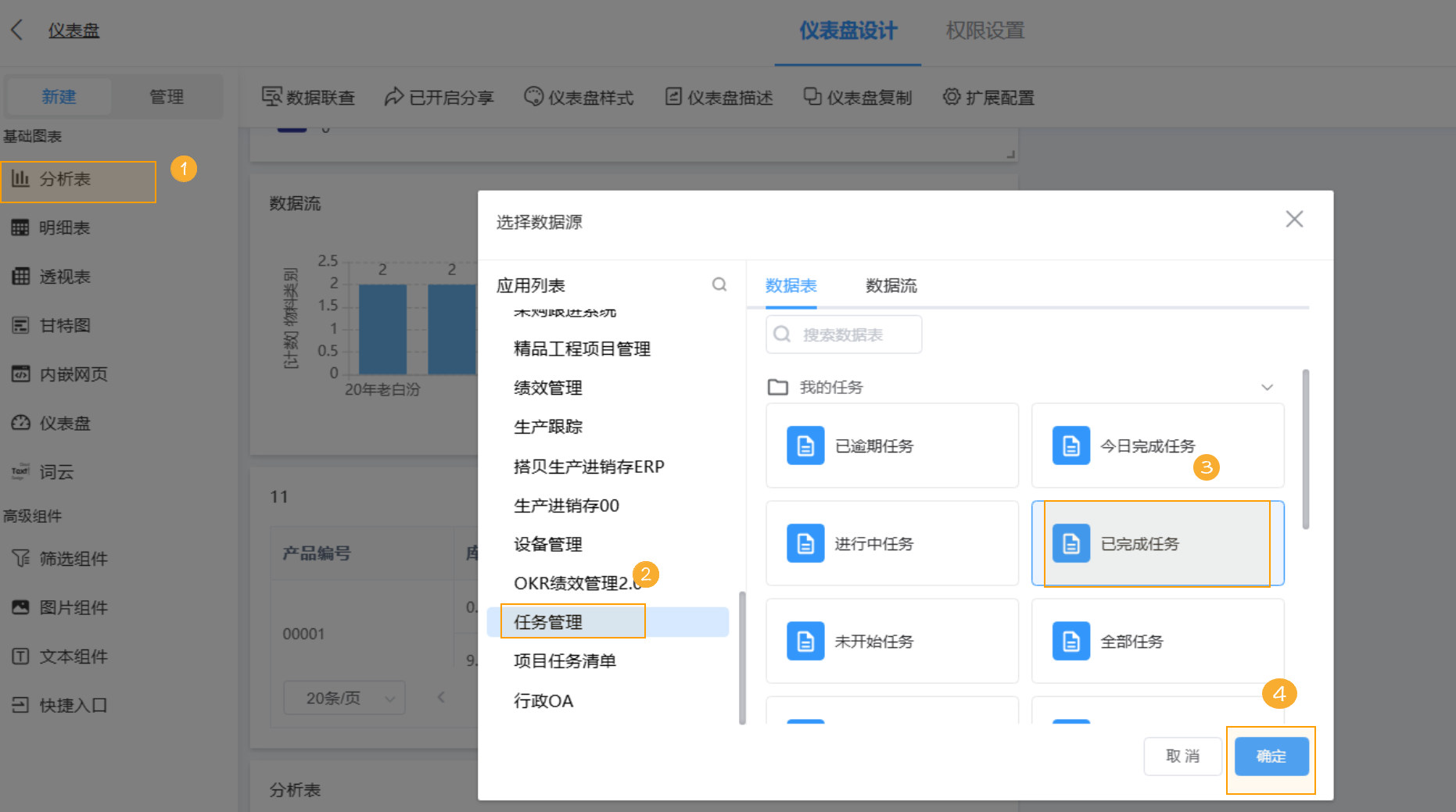

1）选择需要添加瀑布图的仪表盘，或者新建一个仪表盘。然后添加「数据组件」，选择「分析表」，并勾选需要统计的数据源。数据源可以是 表单、数据工厂中的数据。

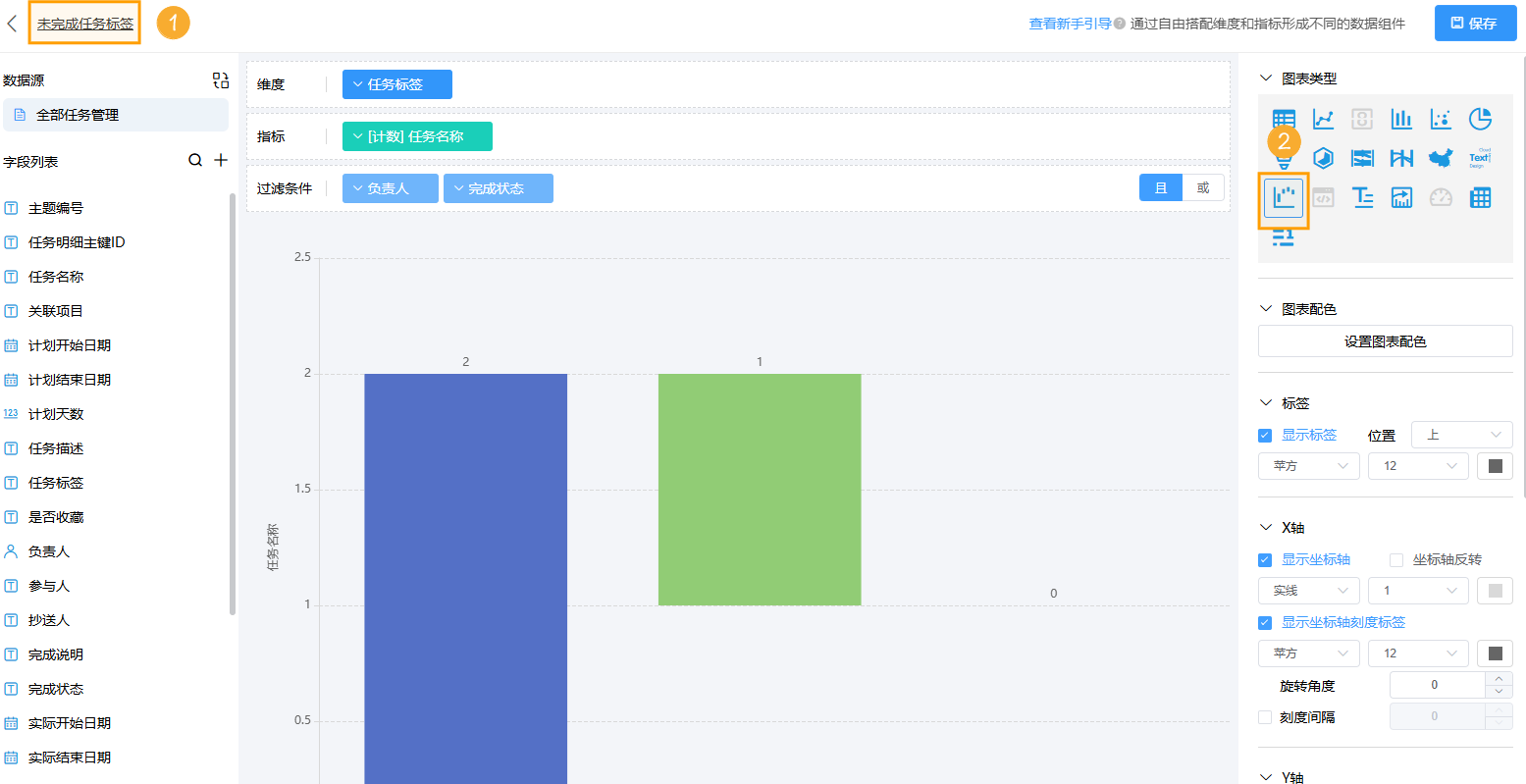

2）依次设置条形图的名称以及图表类型的选择（选择瀑布图）。

2.2 添加维度和指标

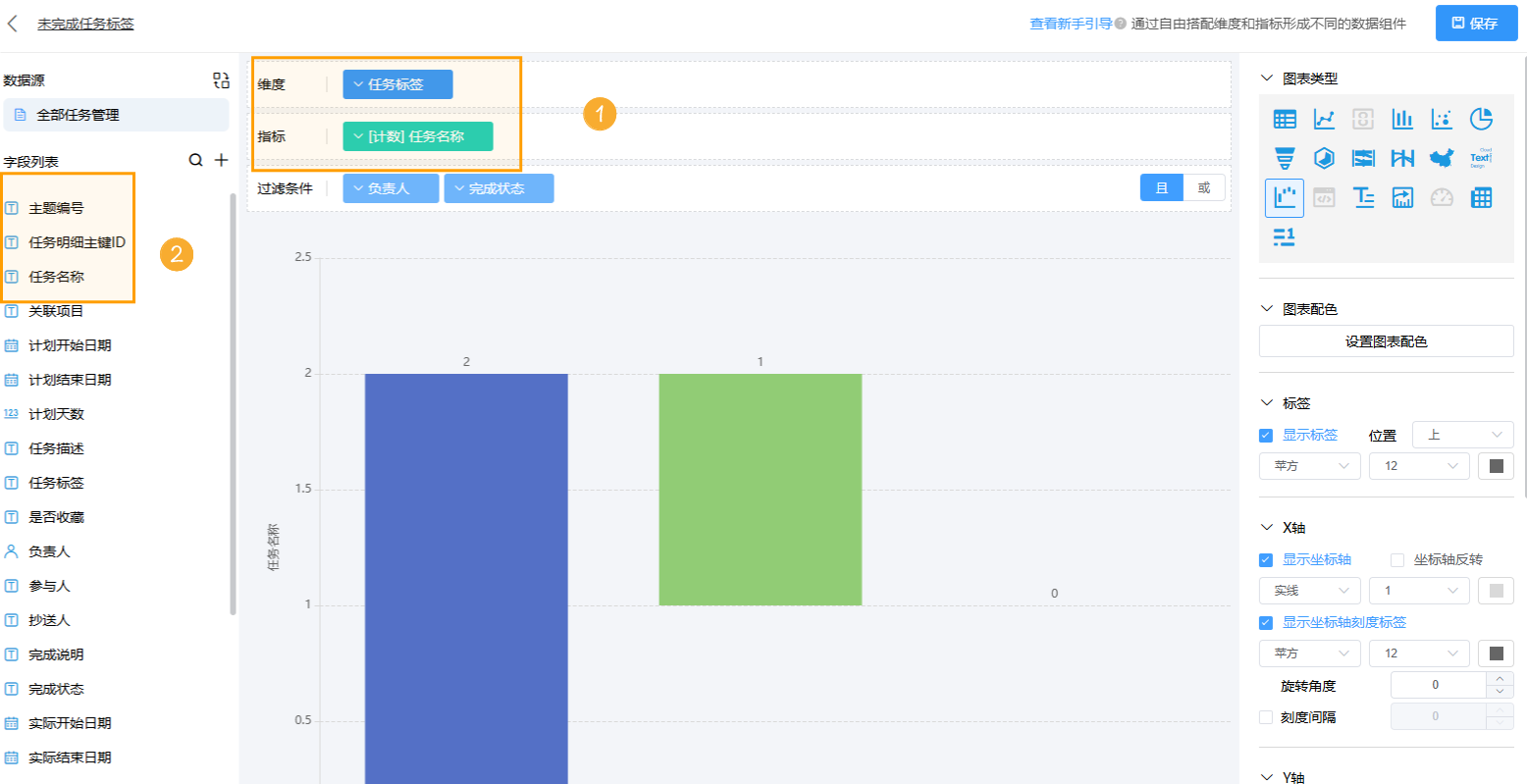

从左侧字段面板中，选择 1 个需要统计的字段拖入到维度栏中，1个拖入到指标栏中，如下图所示：

2.3 功能配置

功能配置是对瀑布图的坐标Y轴、数据标签、图例等进行配置，详细设置参考文档：功能配置。

2.4 图表配色

设置好瀑布图后，可以对瀑布图的 图表配色进行设置。

2.5 效果演示

1）PC 端

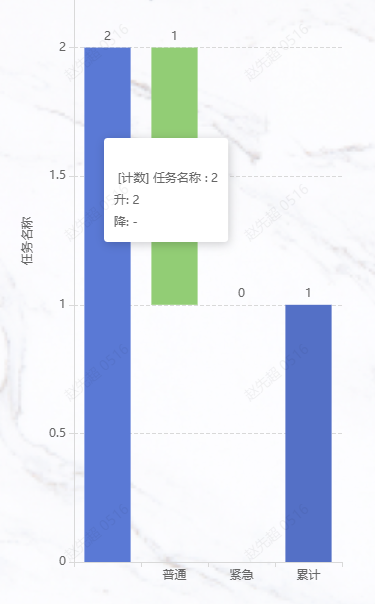

2）移动端
