1. 简介
1.1 功能简介
功能配置指的是对图表组件的操作权限、数据显示、图例、表头冻结、坐标轴、数据预警、图表联动等设置。

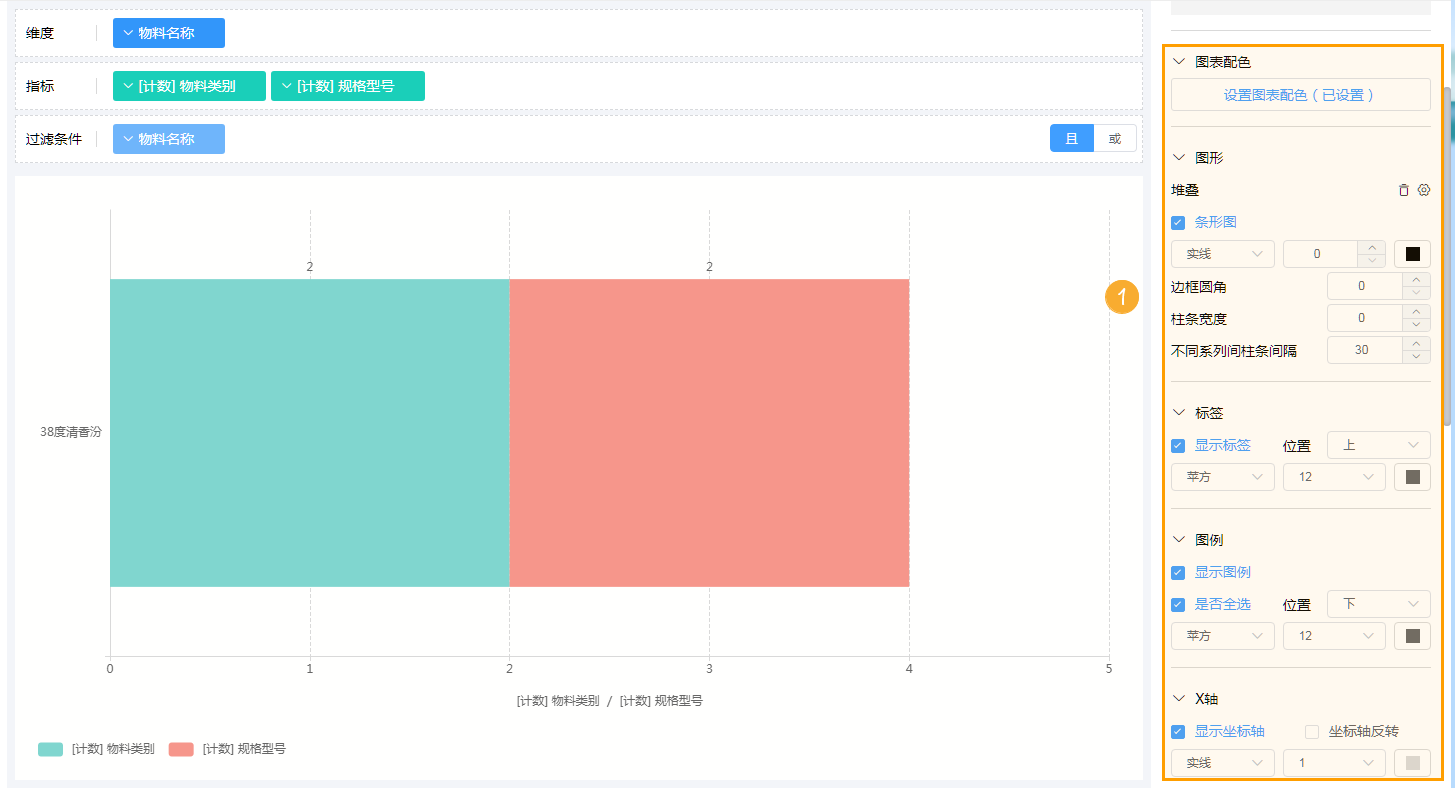

不同的图表支持配置的功能不一样，如下图，为柱状图的功能配置项。
 |
|---|
1.2 应用场景
进行图表组件设置时，通常希望对图形的形状、数据标签、标签文字等进行个性化设置，在 搭贝 中可以在「功能配置」中实现。
2. 操作权限
对于指标图、透视表、明细表可以勾选「可导出数据」的操作权限，勾选后，成员在访问仪表盘时，可以对有导出权限的组件进行数据导出。

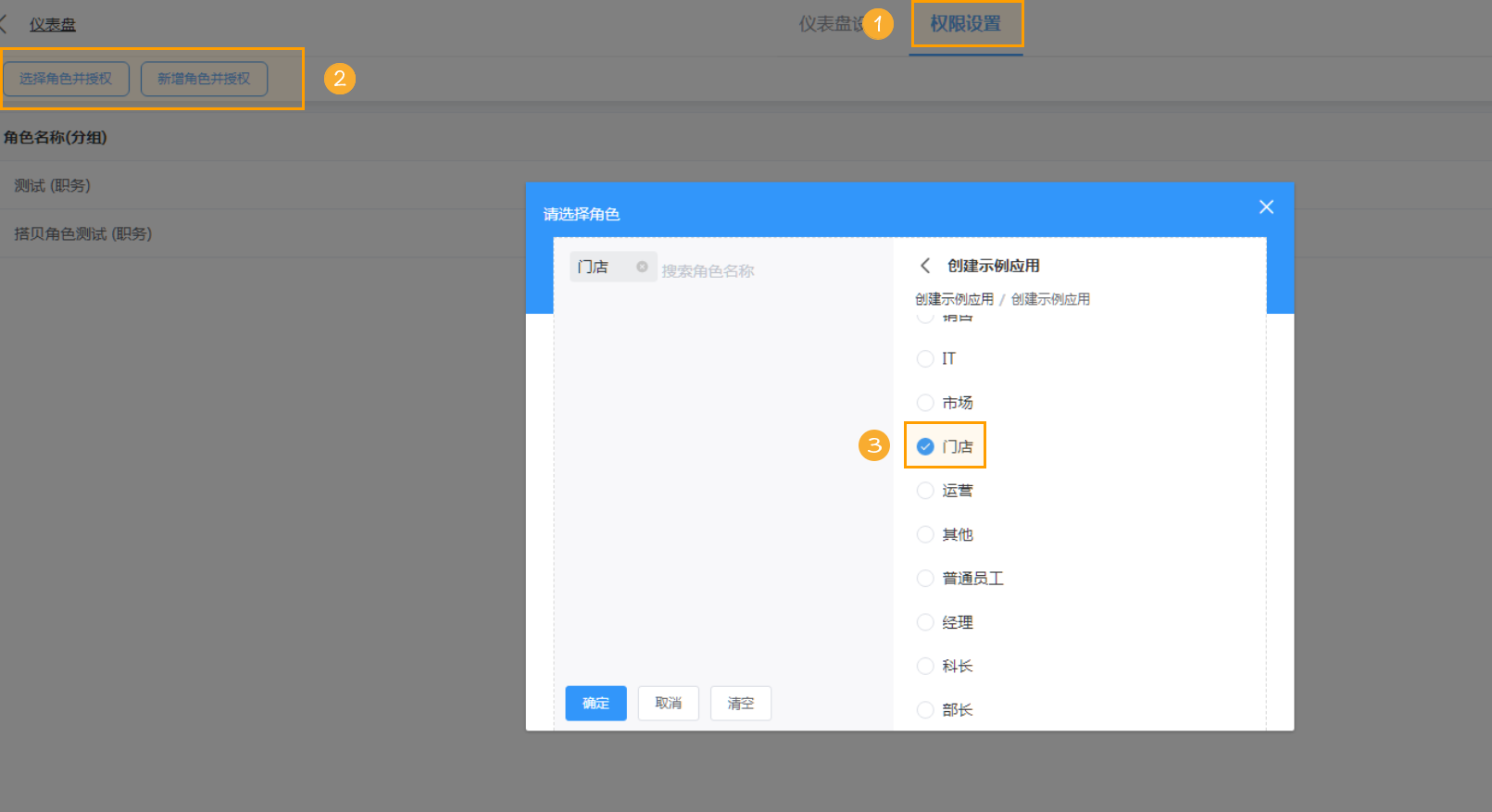

仪表盘设计界面，点击[权限设置]，然后添加角色授权，并选择人员
 |
|---|
3. 图形类型
对于双轴图、地图、雷达图以及饼图等图形，可以有多个图形类型设置。
3.1 双轴图类型
双轴图的的两个轴数据可以分别设置图形类型。两个轴均可以设置以下 2 种类型：
- 柱形图
- 折线图
 |
|---|
3.2 饼图类型

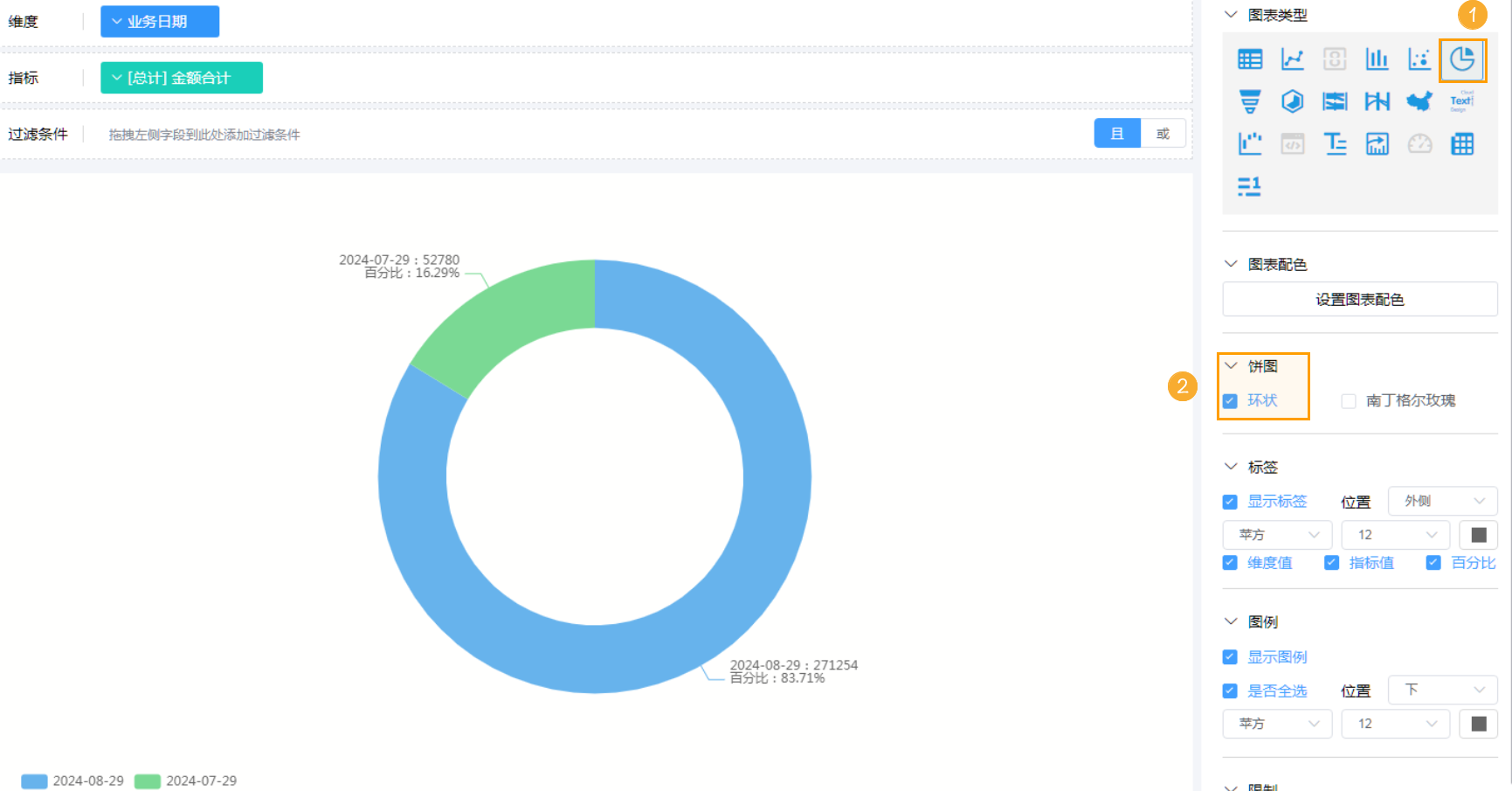

饼图可以设置环状、南丁格尔玫瑰这 2 种样式设置，如下图所示：
 |
|---|
 |
|---|

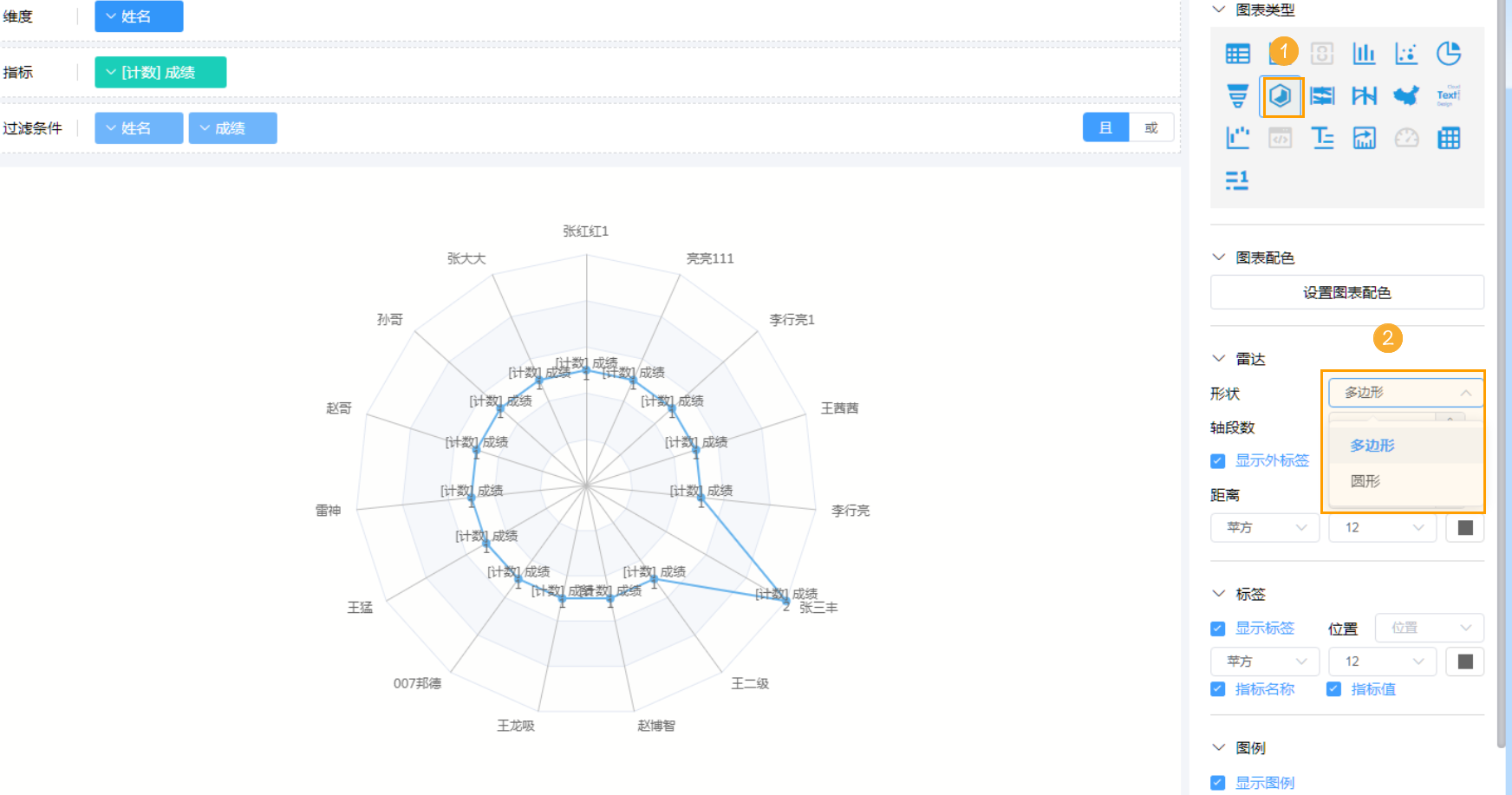

3.3 雷达图类型
雷达图支持多边形和圆形这 2 种样式设置，如下图所示：

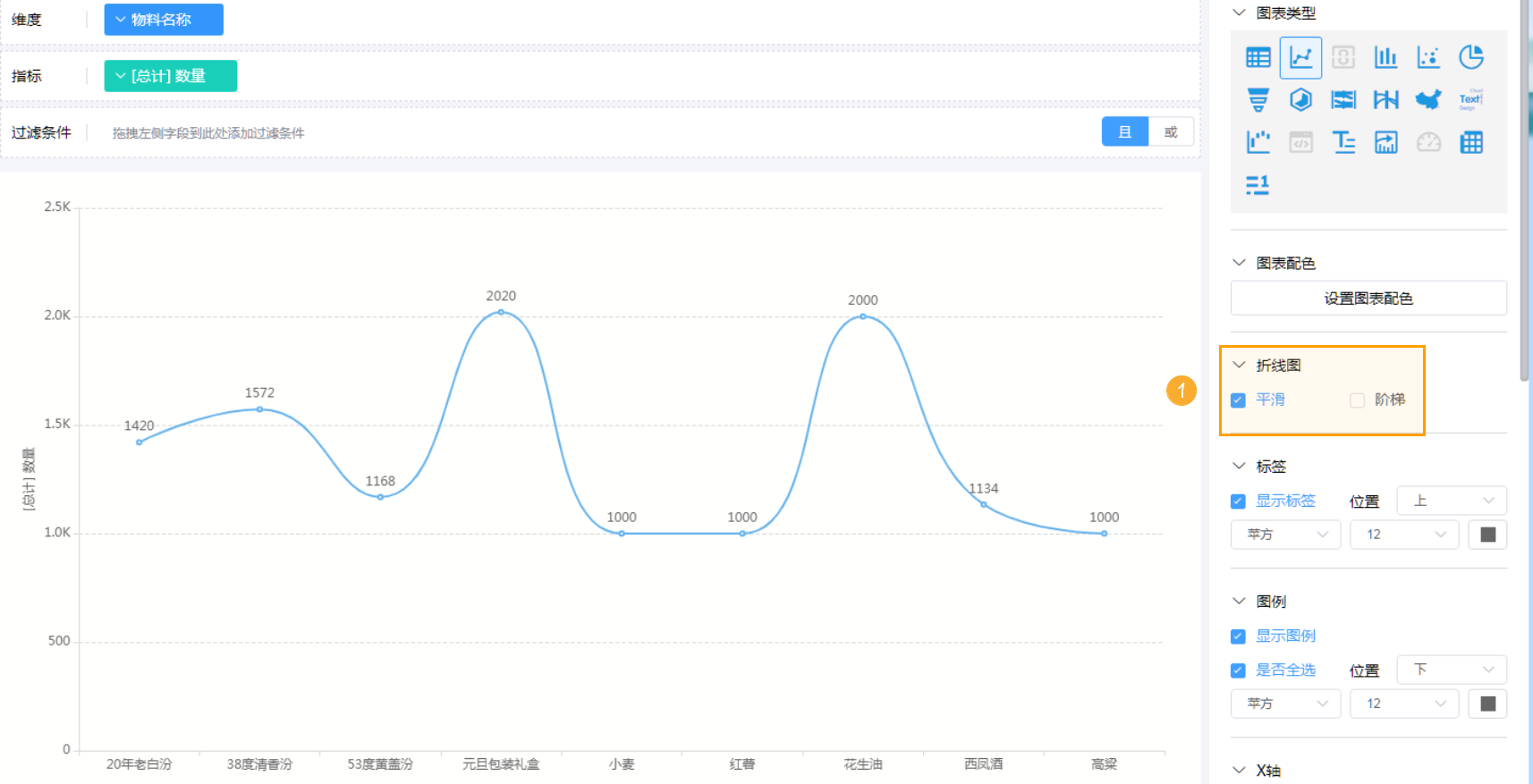

4. 线条样式
对于折线图以及有折线设置的双轴图，可以对折线的线性进行设置。
- 线型：分为普通或者曲线
如下图所示：
 |
|---|
5. 坐标轴
5.1 坐标 X 轴
坐标 X 轴就图表坐标里的横轴。我们可以对 X 轴坐标进行如下设置：
| 设置项 | 设置内容/含义 | 支持的组件 |
|---|---|---|
| 显示坐标轴 | 是否显示坐标轴 | 柱形图 折线图 面积图 双轴图 |
| 坐标轴反转 | 坐标轴反转显示 | 同上 |
| 字段颜色 | 设置字段的颜色和字体大小 | 同上 |
| 显示坐标轴刻度标签 | 设置是否显示刻度标签 | 同上 |
| 旋转角度 | 设置维度字段旋转角度 | 同上 |
| 刻度间隔 | 设置刻度之间间隔大小 | 同上 |

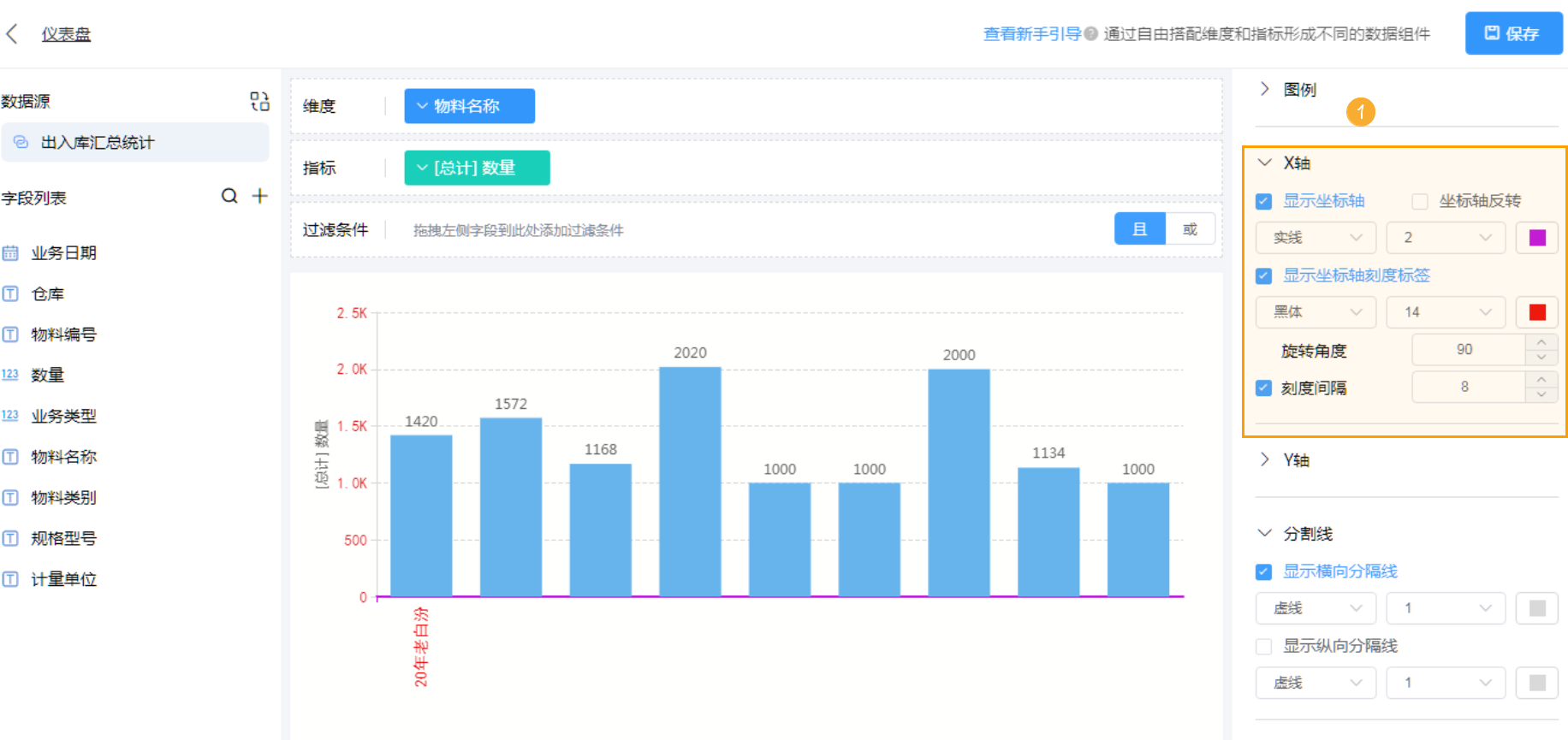

如下图所示为折线图的 X 轴设置：
 |
|---|
5.2 坐标 Y 轴
坐标 Y 轴就图表坐标里的纵轴。我们可以对 Y 轴坐标进行如下设置：
| 设置项 | 设置内容 |
|---|---|
| 显示坐标轴 | 是否显示坐标轴 |
| 坐标轴反转 | 坐标轴反转显示 |
| 字段颜色 | 设置字段的颜色和字体大小 |
| 显示坐标轴刻度标签 | 设置是否显示刻度标签 |
| 显示标题和单位 | 设置是否显示标题和单位 |
| 标题位置 | 调整标题位置：开始、中间、结束 |
| 标题旋转 | 调整标题旋转显示 |
| 标题与轴线距离 | 调整标题与轴线之间的距离显示 |
| 最小值 | 可以根据数据表中的现有最小值设置，实现让最小值出现在 0 刻度线位置 |
| 最大值 | 需要大于数据表中的最大值，可以让整个组件更高一些，去掉不必要的空间占用 |

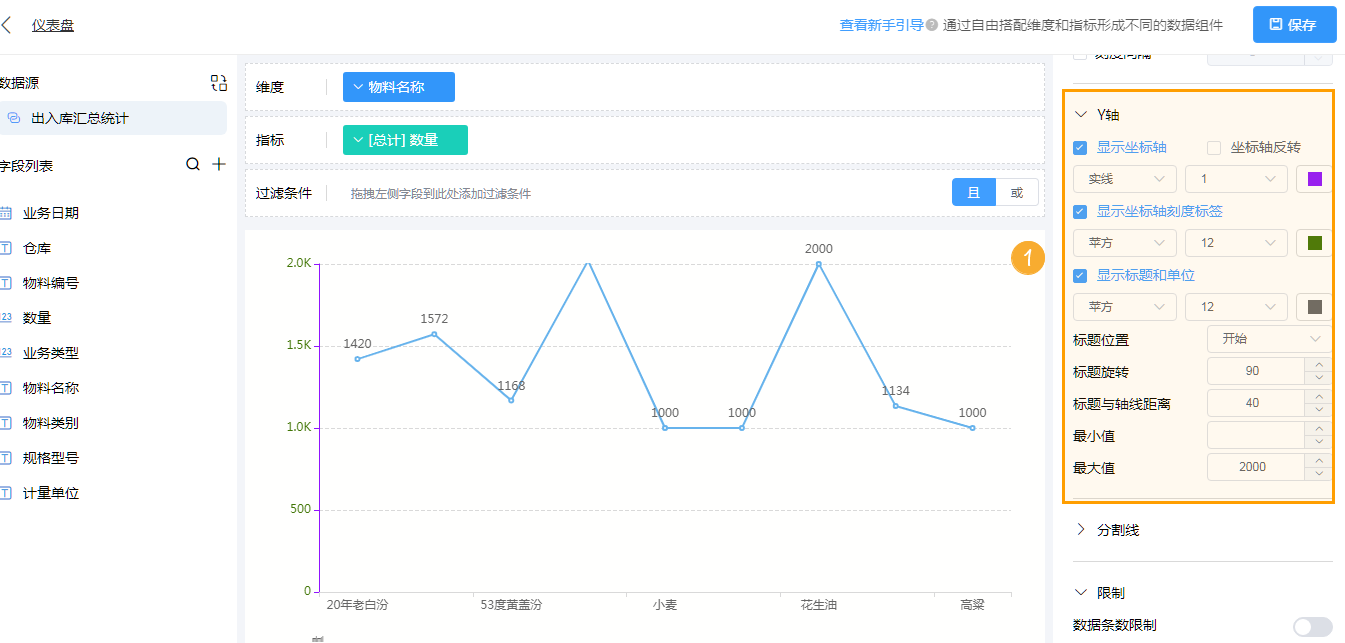

支持置 Y 轴设置的图表组件有：柱形图、条形图、折线图、双轴图。如下图所示为折线图的 Y 轴设置：
 |
|---|
6. 数据显示
数据显示指的是可以设置显示前 N 条数据。
支持设置的图表组件有：柱形图、、折线图、透视表、指标图（1个维度、1个指标）以及明细表。
 |
|---|

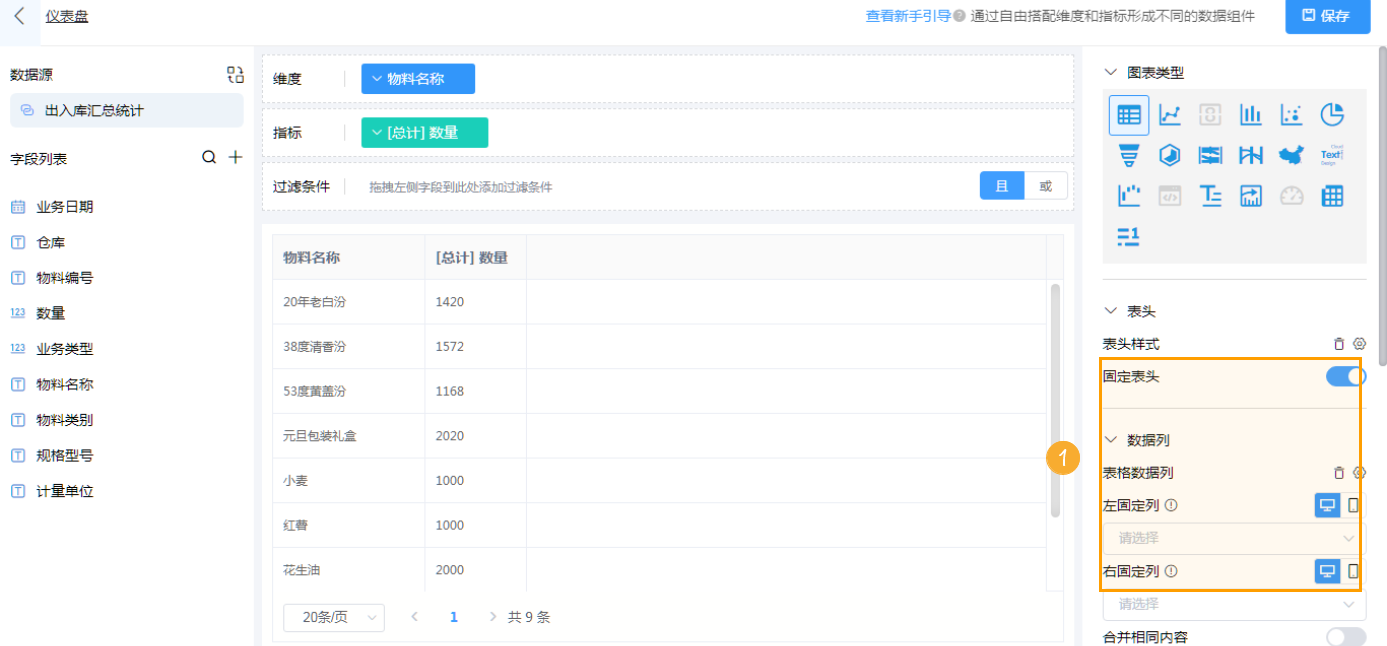

7. 表头冻结
表头冻结，就是将表头维度冻结起来，当在仪表盘中滑动查看数据时，表头不随数据移动。详细使用参考文档：维度冻结。
 |
|---|

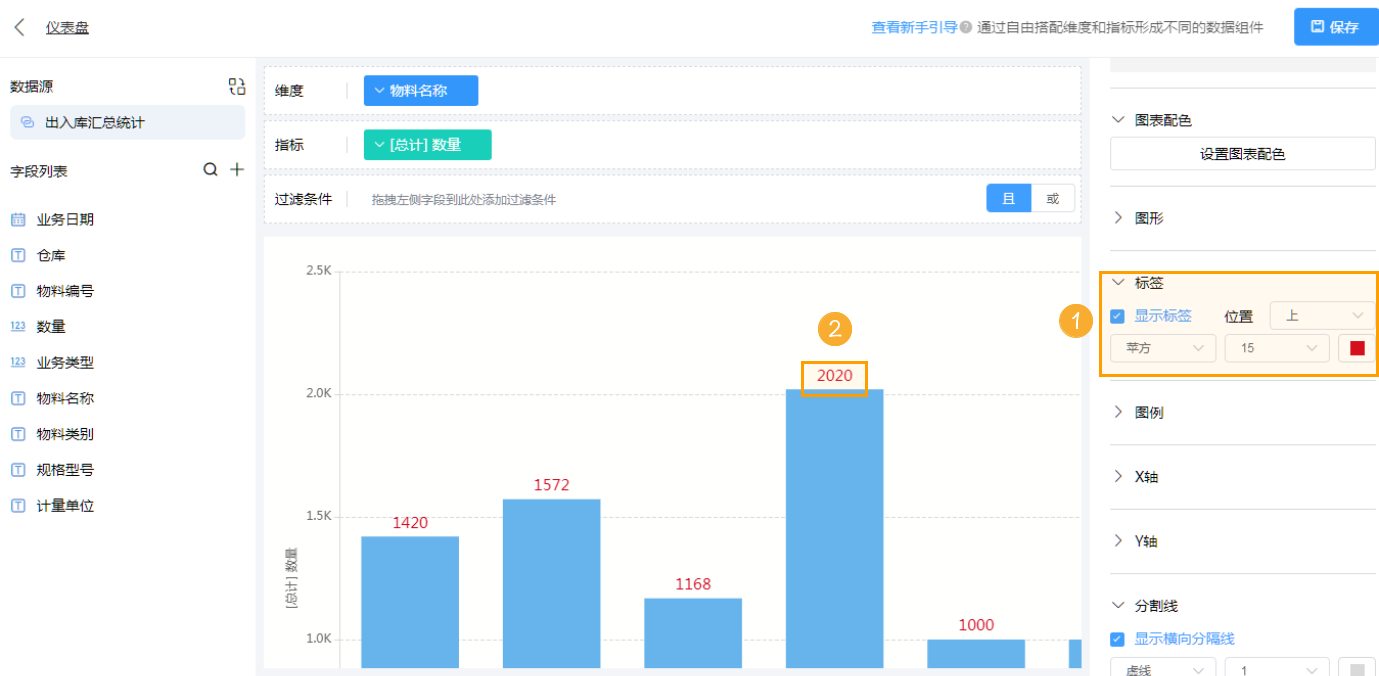

8. 数据标签
数据标签指的是每个数据标点上的数值。其中，条形图、柱形图、折线图、面积图 以及 双轴图 同时支持自行配置标签自适应调整、隐藏重叠标签以及自动交错排列。
 |
|---|

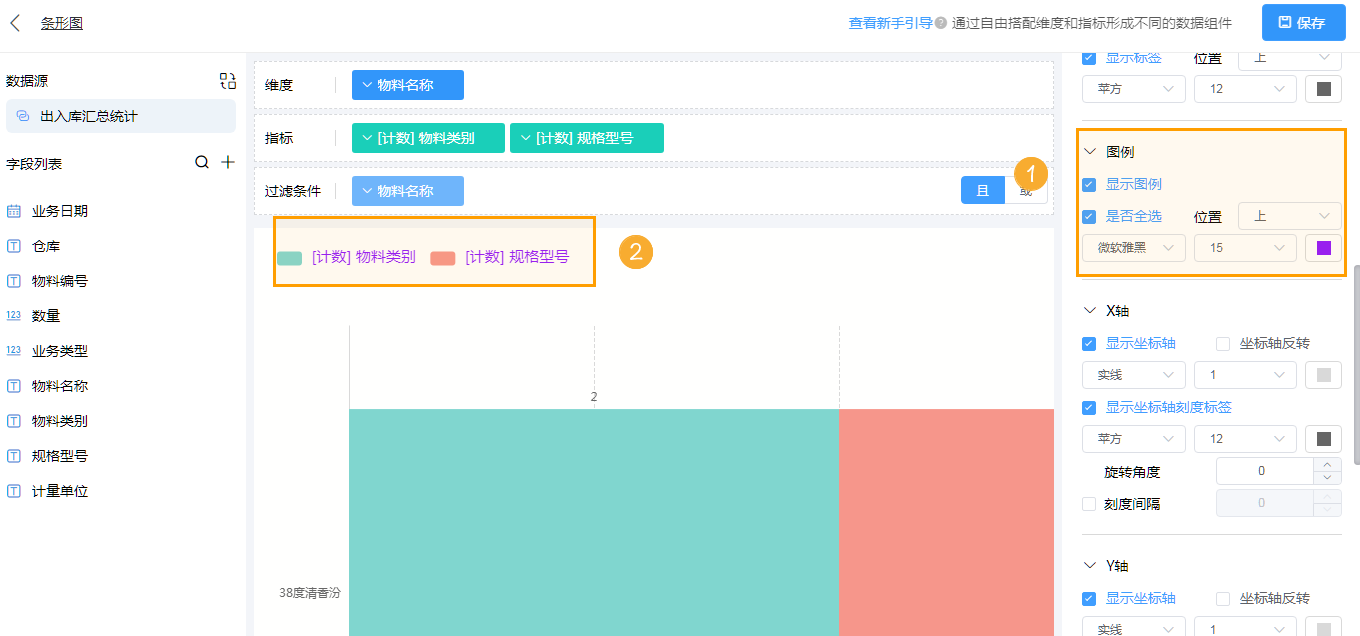

9. 图例
图例是集中于图表一角或一侧的图表上各种符号和颜色所代表内容与指标的说明，有助于更好的认识图表。图例可以不设置显示，也可以设置方向为图表的 ：
- 上
- 下
- 左
- 右
 |
|---|

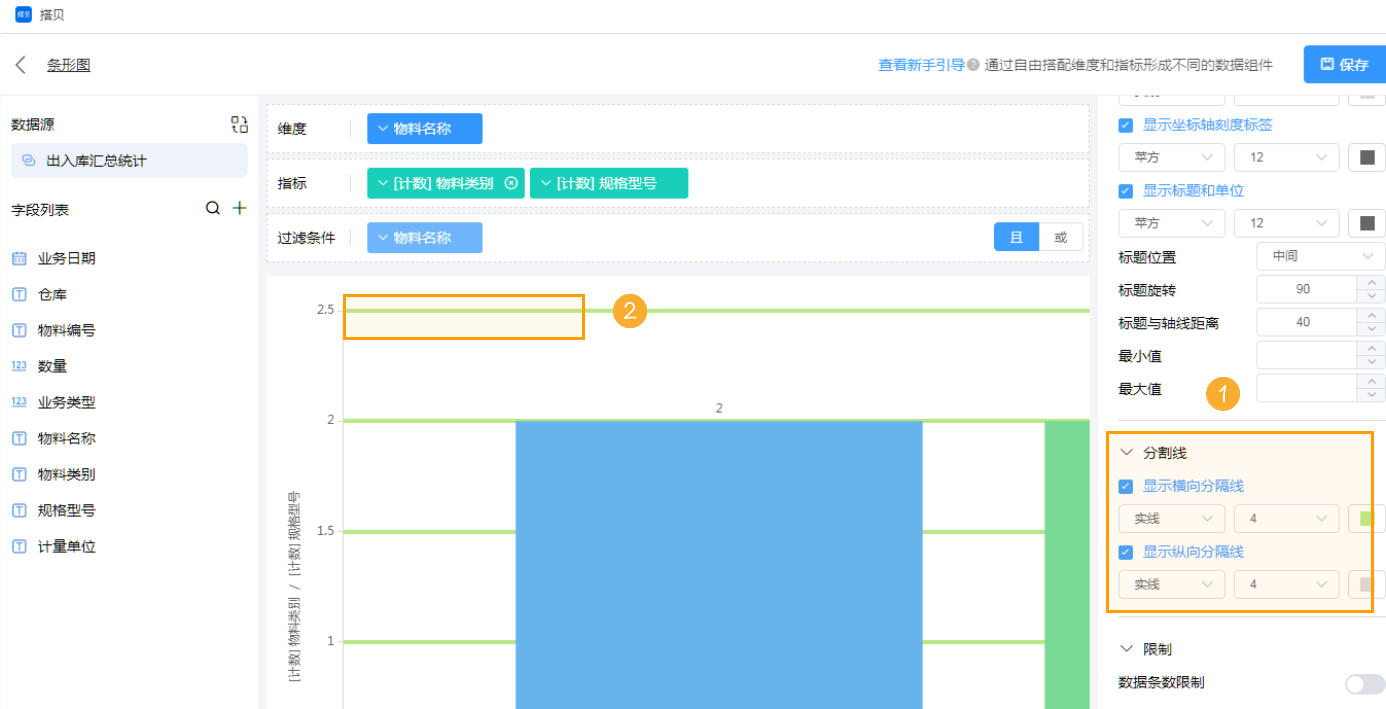

10. 分割线
分割线包括横向和纵向分割线，能够更清楚的显示指标数据。
可设置：分割线的样式（虚线、实线、点）、分割线粗细程度、分割线颜色
 |
|---|
